是否有现货：	是	认证：	ISO9001
适用行业：	通用	主轴转速级数：	8
刀架数量：	单刀架数控车床	加工零件：	卡盘式数控车床
安装形式：	落地式	动力类型：	电动
控制方式：	数控	类型：	数控车床
精密度：	高精度	布局形式：	卧式
自动化程度：	自动	主电机功率：	11
外形尺寸：	1900	最大加工长度：	350
最大加工直径：	160	最大回转直径：	350
型号：	1	规格：	1
商标：	1	包装：	1

项目		单位	规格	备注
最大切削直径		mm	Φ360
最大车削长度		mm	280
床身上最大回转直径		mm	Φ480
滑板上最大回转直径		mm	Φ260
主轴	主轴端部型式及代号		A2-6
	前轴承内径	mm	100
	主轴前端孔锥度及锥孔		1:20；Φ70
	主轴通孔直径	mm	Φ65
	标准卡盘直径	inch	8
	主轴最高转数	r/min	4000	同时受卡盘及卡具限制
	主轴额定扭矩	Nm	157.5（666r/min）
	主轴最大扭矩	Nm	215（666r/min）
	主电机输出功率连续/30分钟	kW	11/15
两轴	X/Z轴快移速度	m/min	30
	X轴行程	mm	190
	Z轴行程	mm	280
刀架	刀架形式		卧式八工位伺服刀架
	刀架中心高	mm	80
	刀架转位重复定位精度	Sec.	±1.6
	刀盘可否就近选刀		可以
	端面刀夹	mm	25×25	1个
	镗刀夹	mm	Φ32	2个
		mm	Φ40	1个
其它	主轴中心高距床身底面	mm	1080
	机床净重	kg	2500
	机床外形尺寸（长X宽X高）	mm	2250X1600X2000	不含排屑装置

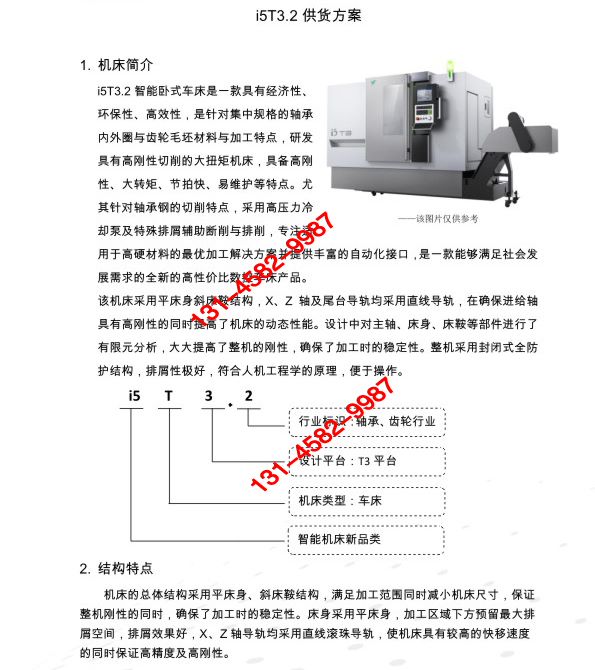

ipi5T3.1 智能机床 。ipi5T3.1是首批批量搭载智能化数控系统的高端 数控车床 ，通过智能系统强大的开放式人机对话功能以及设备自身性能的卓越匹配表现

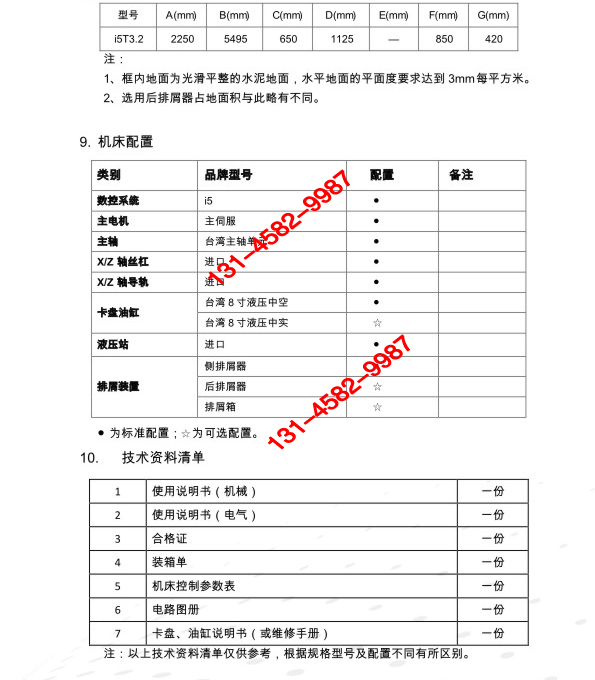

机床标准附件：

?

序号

?

附件名称

?

型号规格

?

数量

?

备注

?

1

?

地脚垫铁

?

1套 5套

?

本厂 本厂 本厂 本厂 本厂

?

外圆刀压刀块25X25 端面刀夹25X25 镗孔刀夹φ 40

?

1个

?

2

?

车削刀夹

?

3个

?

刀套φ 32, φ 25, φ 20

?

各1个

?

3 4

?

冷却排屑装置 铁屑小车

?

1套 1套

?

国产 本厂

?

其它按机床标准配置执行。 五、技术资料：

?

1. 机床使用说明书（机械） 2. 合格证

?

一份 一份 一份 各一份 一份 一份 一份 一份 一份 一份 一份

?

3. 装箱单

?

4. 卡盘、油缸使用说明书（或维护手册） 5. 润滑泵说明书

?

6. 刀架使用说明书 7. 液压系统使用说明书 8. 排屑器使用说明书 9. 电路图册

?

10. 编程手册

?

11. 操作手册

?

沈阳第一机床厂

?

第? 3页共? ? ? ? ? 3页
