是否有现货：	是	认证：	ISO9001
产品类型：	全新	轴数量：	双轴
作用对象材质：	金属	精密度：	高精度
布局形式：	立式	控制形式：	人工
类型：	摇臂钻床	自动化程度：	半自动
品牌：	钜凌	适用行业：	钻孔
主电机功率：	3	外形尺寸：	1000
钻孔直径范围：	50	主轴转速范围：	0-1600
主轴孔锥度：	4	型号：	4
规格：	56	商标：	7
包装：	5

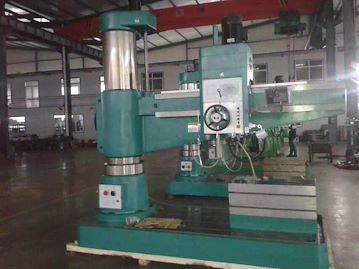

Z3050×16，大写字母Z是钻床的简称，30为摇臂、后面50为钻孔直径、×16为臂长，Z3050×16摇臂钻床适用于在中、大型零件的钻孔、扩孔、铰孔、平面及攻螺纹等工作，在具有工艺装备的条件下可以进行镗孔。

Z3050×16/I型摇臂钻床技术参数：

参数项目Z3050×16/I

钻孔最大直径mm50

主轴端面至工作台距离mm320-1220

主轴中心至立柱母线距离mm350-1600

主轴行程mm315

主轴锥孔（莫氏）5

主轴转速范围r.p.m25-2000

主轴转速级数16

主轴进给量范围r.p.m0.04-3.20

主轴进给量级数16

摇臂回转角度360°

主电机功率kw4

升降电机功率kw1.5

液压电机功率0.75KW

工作台尺寸mm500×630

机床重量kg3500

外形尺寸mm2500×1070×2840

操作说明

Z3050×16/I型摇臂钻床主要操作的功能手柄，按钮等全部集中在主轴箱面版上，操作机床非常方便。摇臂带动外柱回转±180度

?摇臂可沿外柱随意升降。主轴箱可沿摇臂导轨左右移动。本机床有三处采用“菱形块夹紧”机构，摇臂升降是由立柱顶部电机通过丝杠螺母副传动实现的。升降螺母上装有保险螺母确保摇臂不能突然落下，摇臂夹紧是由液压驱动菱形块实现的，夹紧后，菱形块自锁。

摇臂自动锁紧和松开

摇臂上升或下降时摇臂夹紧自动松开。摇臂上升或下降结束后，由装在夹紧油缸上面的电器开关控制，摇臂自动锁紧。摇臂与立柱之间的润滑由摇臂夹紧油泵自动提供润滑。

主轴箱及立柱夹紧

主轴箱与立柱夹紧均是液压驱动菱形块夹紧。两动作可同时进行也可分开进行，是由主轴箱面板上的选择按钮实现的。机床的控制采用PLC编程控制器，性能可靠稳定。

主轴箱变速

主轴箱变速采用液压系统控制，液压预选变速，操作方便，转速范围广，可满足各种零件加工需求。

先进工艺

主体铸件采用树脂砂工艺铸造，立柱采用国内先进的离心铸造。保证基础件的优质优材。摇臂导轨采用中频淬火，使用进口设备磨削，保证高精度。齿轮采用特殊优质钢材，经过渗碳淬火，用高精度磨齿机磨削加工，达到高硬度、高耐磨性、低噪音。

项目		单位	Z3032 X 10	Z3035 X 10	Z3040A X 13	Z3040B X 13	Z3040C X 13	Z3040E X 13	Z3050B X 16
最大钻孔直径		mm	32	35	40	40	40	40	50
主轴中心线至 立柱母线距离	最大	mm	780	900	1300	1300	1300	1300	1600
	最小	mm	260	360	300	360	360	300	350
主轴端面至底 座工作面距离	最大	mm	980	1000	1000	1050	1050	1120	1050
	最小	mm	220	260	260	260	260	300	210
主轴行程		mm	120	200	200	270	270	280	310
主轴锥孔（莫氏）		No.	4#	4#	4#	4#	4#	4#	5#
主轴转速范围		r/min	108-1000	76-1220	76-1200	35-910	35-910	32-2500	30-1300
主轴转速极速		级	6	6	6	6	6	16	12
主轴进给量范围		mm/r	0.10-0.25	0.10-0.25	0.10-0.25	0.10-0.25	0.10-0.25	0.10-1.25	0.06-0.60
主轴进给量极速		级	3	3	3	3	3	8	6
主电机功率		kw	2.2	2.2	3.0	3.0	3.0	3.0	4.0
机床重量		kg	800	1100	1500	1750	2000	2500	2600
机床外形尺寸		mm	1135X600X1780	1550X720X2060	1700X750X2200	1800X810X2200	1800X810X2200	2100X900X2310	2200x950x2550
